夾持式流量計結構形式及安裝注意事項
點擊次數：3183 發布時間：2020-04-25 07:52:03

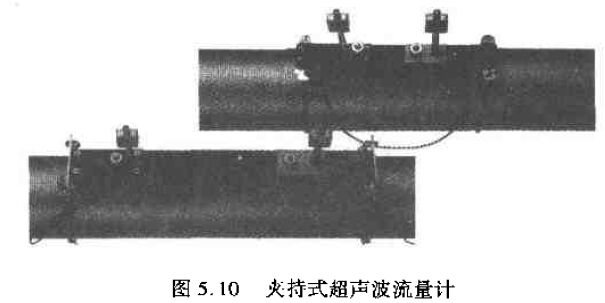

夾持式流量計可對管徑為DN25到DN5000管道進行流體流量的檢測，該儀器適用于測量壓力很高流體的流量，如由泵送的流體;或適用于在管道系統中不能插入流量計安裝位置的場合。夾持式超聲波流量計把超聲波傳感器探頭緊貼在管道的外表面上。它的變送器的結構有2種形式:手提式控制測量儀和固定安裝的測量裝置。

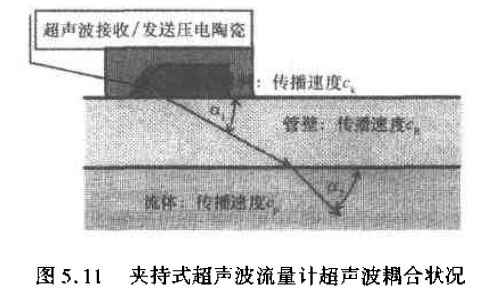

固定傳感器所使用的軌道，可用夾緊鋼帶和鏈條等把傳感器安裝支架固定在光滑的管道上。為了使超聲波更好地耦合，在傳感器接觸表面和管道的外表面之間必須涂抹耦合油脂。
在選擇安裝位置時應注意:
·入口直型引導管長度必須大于10倍的管道口徑;
·雷諾系數大于10000。
該儀器應選擇的參數有:
·被測流體的類型;
·超聲波傳播的速度;
·管壁的材料和厚度;
·管道的直徑，它對人射角、超聲波傳播即離、超聲波運行時間以及傳感器的安裝間隙都有直接影響。

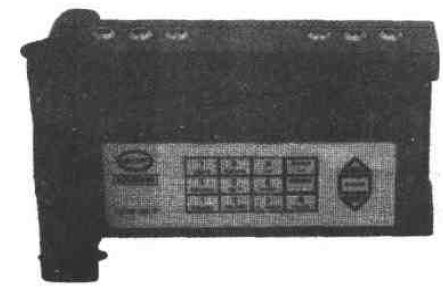

在安裝測量傳感器之前，測量變送器*先需要通過人機對話界面設置參數，并經計算得到傳感器的安裝間距。其次，根據計算的結果對兩個傳感器探頭的間距進行調整。*后，把此結果參與流量測量的實時運算和存儲，以便以后無需重復計算。手提式變送器具有流量顯示和內部數據記錄的功能，并能通過接口與PC機進行數據交換。
根據應用的情況通常夾持式流量計的測量精度(示值相對誤差)能達到2%～5%，在小口徑管道和高粘度流體的場合，測量誤差會增大。這種流量計能夾持在幾乎所有由金屬或非金屬材料制作的管道上(帶有內襯材料的管道除外)。按照生產廠商規定，儀器使用的允許溫度范圍為-40℃～+300℃。
