投入式液位計的工作原理圖
點擊次數：3146 發布時間：2021-07-20 00:38:11
投入式液位計是一種測量液位的壓力傳感器，基于所測液體靜壓與該液體的高度成比例的原理，采用高純度進口單晶硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。

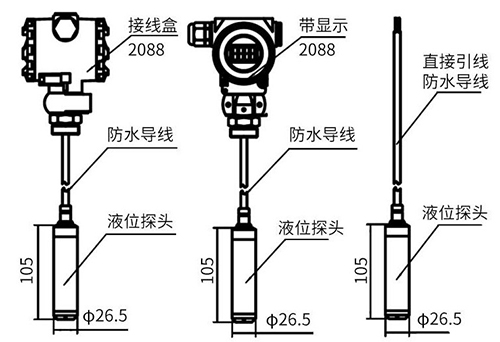

投入式液位計是基于所測液體靜壓與該液體高度成正比的原理，采用高純度進口單晶硅敏感元件或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。
投入式液位計特點
穩定性好，精度高
投入式液位計直接投入到被測介質中，安裝使用相當方便。固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位計具有電源反相極性保護及過載限流保護。
投入式液位計工作原理
用靜壓測量原理：
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ=ρ.g.H+Po
式中：
P：變送器迎液面所受壓力 ρ：被測液體密度
g：當地重力加速度
Po：液面上大氣壓
H：變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的Po ，使傳感器測得壓力為：ρ.g.H，顯然, 通過測取壓力P，可以得到液位深度。
